地源热泵系统
系统优点
* 环保:利用地热能作为冷热源,进行能量转换,减少CO2和其他大气污染物的排放,避免冷却塔噪音及霉菌污染;
* 节能:冷热源温度条件优于环境空气,运行效率高;

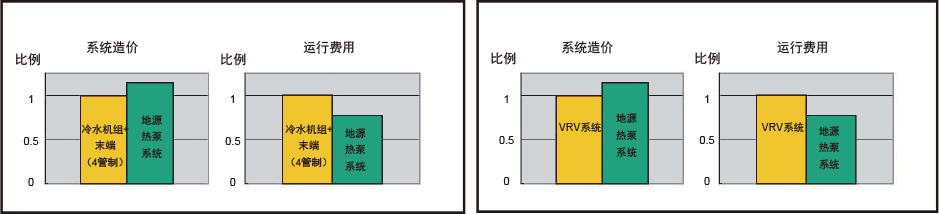

* 节资:集采暖、空调、生活热水三位一体,增强经济性;
* 稳定:水温条件相对稳定,波动范围远小于空气温度变化,使运行可靠稳定;
* 灵活:机组选配形式多样,分散式水风机可同时空调、采暖、达到四管制效果;

* 美观:与风冷热泵相比无需室外机,保证建筑外立面的美观;

标准或规范引用
《公共建筑节能设计标准》
GB50189-2005,P18,5.4.1“具有天然水资源和地热源可供利用时,宜采用水/地源热泵供冷,供热技术。”
适合场合
沿海地区,如大连、青岛的各类建筑。
系统原理
在夏季,热泵机组将从室内抽出多余的热量排入环路中,再通过环路把热量向大地释放,并被大地吸收,使房间热度降低,达到供冷的目的。

 在冬季,热泵机组通过环路从大地收集热量带到室内,利用机组通过电驱动的压缩机和热交换器使之达到较高湿度,释放到室内。

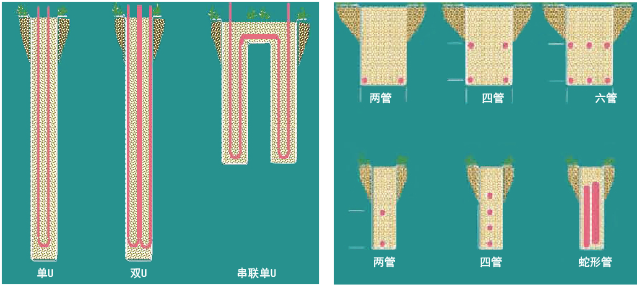

埋管原理

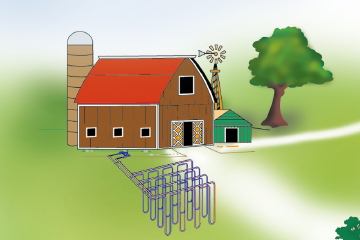

1.竖埋(双U、单U)
各立管间距3.5~4m,横埋在地面以下1.5m。
双U型用材是单U型的2倍,换热率是单U管的1.25倍左右,
适用于埋管面积不够的工程。

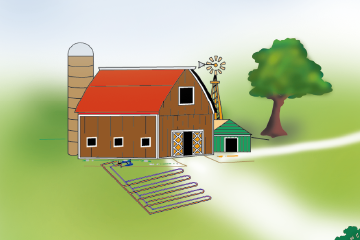

2.横埋
横埋在冻土层以下0.6m,最多6排横埋,每排之间0.6m,
通常用于较大园地的住宅和场地很大的建筑物。
工程实例

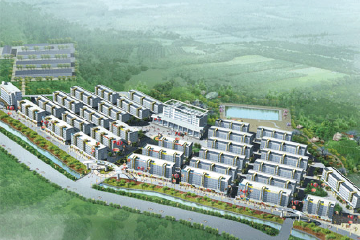

杭州大世界五金城
建筑面积:160,300
功能:商铺/办公室
总冷/热负荷:7,784kW/5,678kW
系统形式:竖埋式地源热泵系统(1,536个45m深竖井)
机组类型:水-水螺杆式地源热泵机组MWH系列

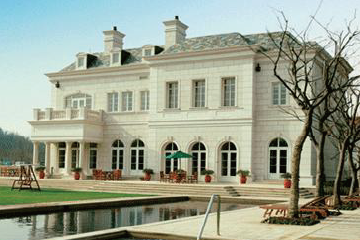

上海世贸佘山庄园别墅
建筑面积:15,000建筑面积:占地面积60万别墅群
功能:别墅
总冷/热负荷:单幢105~140kW/70~90kW
系统形式:竖埋式地源热泵系统
机组类型:水-水式水源热泵机组MSR系列
代表项目
杭州大世界五金城、上海世贸佘山庄园别墅、Parker上海产业基地办公楼、吴江宾馆贵宾楼、盛虹化纤办公楼、天津南河镇经济服务中心办公楼、重庆荣昌医院、苏州中级人民法院、天津航空机电空港新厂区。
